電磁液動隔膜排泥閥倉庫現貨

發布時間：2016-11-21 來源地：http://www.avgogo.com

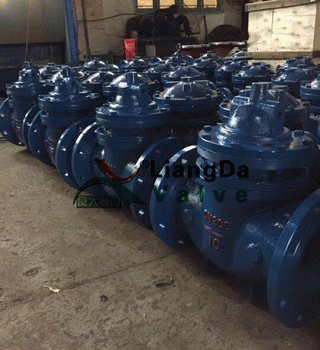

電磁液動隔膜排泥閥倉庫實拍：

電磁液動隔膜排泥閥工作原理：

電磁液動隔膜排泥閥是由液壓缸組件和直式截止閥組件，這兩大組件組成，其中又分為氣缸，膜片（活塞）、閥桿、閥瓣、上下支承座組成。當動力（液體）由膜片（活寒）上部進入氣動缸迫使活塞、膜片上行由閥桿帶動閥瓣上行打開閥瓣排出污物和泥沙，完成此動作后再將動力轉由活塞、膜片上部進入氣缸迫使活塞、膜片下行來關閉閥瓣，用這強制關閉的閥瓣絕對不會產生漏水現象。

1、全開狀態：當介質流入閥體內，液體從A進入，此時閥門上的1和4為打開狀態，2和3為關閉狀態，此時閥門為開啟狀態。

2、全閉狀態：當介質流入閥體內，液體從B進入，此時閥門上的2和3為打開狀態，1和4為關閉狀態，此時閥門為關閉狀態。

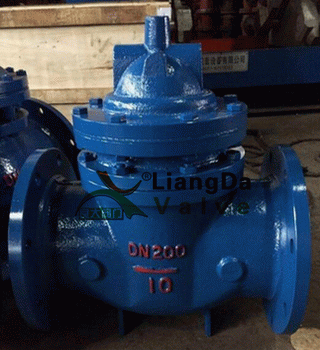

電磁液動隔膜排泥閥

技術參數：

公稱壓力	1.0MPa
使用溫度	常溫
驅動介質	清水、氣、油（訂貨時注明）
驅動壓力	管道實際壓力+0.2MPa
電磁閥線圈電壓	DC24 AC220(訂貨時注明)
閥體、閥蓋、壓力室、閥板材料	HT200、QT400-15
法蘭連接標準	GB/T 17241.6-98
試壓標準	GB/T 13927-92
