當前位置：首頁 >> 排泥閥
>> 隔膜式排泥閥 >> 電磁液(氣)動隔膜排泥閥 更新時間 2025-5-10 0:29:20
隔膜式排泥閥
| 電磁液(氣)動隔膜排泥閥 |
 |
產品名稱： | 電磁液(氣)動隔膜排泥閥 | |||||
| 型號： | J841X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電磁液(氣)動隔膜排泥閥】 | |||||||
電磁液(氣)動隔膜排泥閥詳細介紹
電磁液(氣)動隔膜排泥閥產品用途：
電磁液(氣)動隔膜排泥閥，供介質為液、氣的管路上，作截流設備，特別是啟動頻繁之處。供各種凈化設備及池子作為排污、排泥用。電磁液(氣)動隔膜排泥閥工作原理：
電磁液(氣)動隔膜排泥閥是由液壓缸組件和直式截止閥組件，這兩大組件組成，其中又分為氣缸，膜片（活塞）、閥桿、閥瓣、上下支承座組成。當動力（液體）由膜片（活寒）上部進入氣動缸迫使活塞、膜片上行由閥桿帶動閥瓣上行打開閥瓣排出污物和泥沙，完成此動作后再將動力轉由活塞、膜片上部進入氣缸迫使活塞、膜片下行來關閉閥瓣，用這強制關閉的閥瓣絕對不會產生漏水現象。
1、全開狀態：當介質流入閥體內，液體從A進入，此時閥門上的1和4為打開狀態，2和3為關閉狀態，此時閥門為開啟狀態。
2、全閉狀態：當介質流入閥體內，液體從B進入，此時閥門上的2和3為打開狀態，1和4為關閉狀態，此時閥門為關閉狀態。

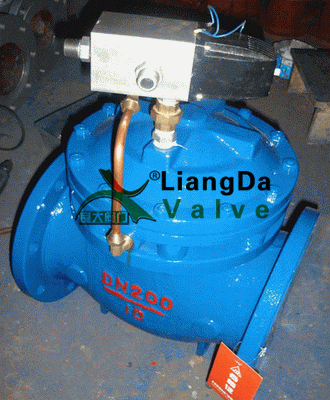

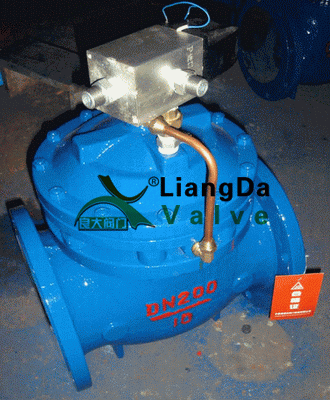

電磁液(氣)動隔膜排泥閥產品實物圖：
電磁液(氣)動隔膜排泥閥技術參數：
公稱壓力 |
1.0MPa |
使用溫度 |
常溫 |
驅動介質 |
清水、氣、油（訂貨時注明） |
驅動壓力 |
管道實際壓力+0.2MPa |
電磁閥線圈電壓 |
DC24 AC220(訂貨時注明) |
閥體、閥蓋、壓力室、閥板材料 |
HT200、QT400-15 |
法蘭連接標準 |
GB/T 17241.6-98 |
試壓標準 |
GB/T 13927-92 |

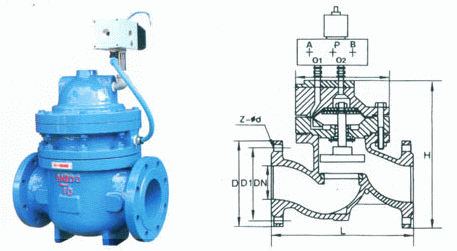

電磁液(氣)動隔膜排泥閥外形結構圖：
電磁液(氣)動隔膜排泥閥連接尺寸：
公稱通徑DN |
L |
H |
D |
D1 |
Z－Фa |
50 |
230 |
225 |
165 |
125 |
4-18 |
80 |
285 |
270 |
200 |
160 |
4-18 |
100 |
360 |
375 |
220 |
180 |
8-18 |
150 |
455 |
450 |
285 |
240 |
8-23 |
200 |
585 |
645 |
340 |
295 |
8-23 |
250 |
720 |
770 |
395 |
350 |
12-23 |
300 |
800 |
900 |
445 |
400 |
12-23 |
400 |
960 |
1030 |
565 |
515 |
16-25 |
電磁液(氣)動隔膜排泥閥安裝與維護：
1、各種液動、氣動直式、角式快開排泥閥出廠前每臺均按照GB/T13927-92的標準試壓，并持續2分鐘無滲漏方為合格品，使用時只需將外表及孔腔清洗干凈，不必將閥門拆開和調整變動，就可直接安裝使用。
2、有各種規格的密封圈和O型圈同售，便于客戶在維修閥門時更換。
3、連接管路時，注意止泄帶纏繞不可超過牙端面，并注意清除客管路接頭內的粉塵臟物。
4、液動、氣動直式、角式排泥閥，產品按性能規范，使用保證期限為18個月。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電磁液(氣)動隔膜排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
