當前位置：首頁 >> 美標閥門
>> 美標閘閥 >> 美標明桿閘閥 | 美標明桿閘閥 |
 |
產品名稱： | 美標明桿閘閥 | |||||
| 型號： | Z41H/W | ||||||
| 口徑： | DN15-1000 | ||||||
| 壓力： | 150-60LB | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【美標明桿閘閥】 | |||||||
美標明桿閘閥詳細介紹
美標明桿閘閥產品概述：
美標明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。適用于ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
美標明桿閘閥制造標準：
設計與制造
|
結構長度 |
法蘭尺寸
|
對焊尺寸
|
壓力-溫度
|
試驗-檢驗
|
|---|---|---|---|---|---|
API 600
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
API 6D
|
API 6D
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 6D
|
美標明桿閘閥性能參數：
設計與制造
|
強度試驗 |
水密封試驗
|
氣密封試驗 |
|||
|---|---|---|---|---|---|---|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
300 |
7.7 |
1110 |
5.7 |
815 |
||
600 |
15.3 |
2220 |
11.3 |
630 |
||
900 |
23.0 |
3330 |
17 |
2445 |
||
美標明桿閘閥零件材料：
體蓋瓣 |
閥桿 |
密封面 |
墊片（環） |
填料 |
工作溫度℃ |
適用介質 |
|---|---|---|---|---|---|---|
WCB |
2Cr13 |
13Cr |
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite |
柔性石墨 增強柔性石墨 |
≤425 |
水 蒸汽 油品 |
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
WC6 |
≤540 |
|||||
WC9 |
≤570 |
|||||
C5 C12 |
≤540 |
|||||
CF8 |
F304 |
≤200 |
硝酸 |
|||
CF8M |
F316 |
|||||
CF3 |
F304L |
|||||
CF3M |
F316L |

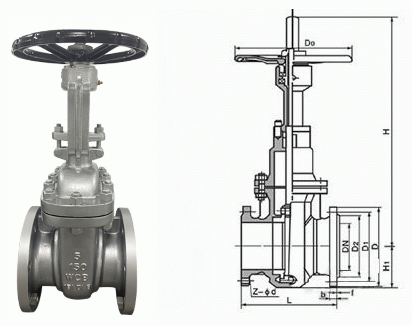

美標明桿閘閥外形結構圖：
美標明桿閘閥連接尺寸：
DN |
150Lb凸面法蘭（RF） 主要尺寸 Dimensions（mm） |
重量 Weight |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
169 |
100 |
5 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
192 |
100 |
6.1 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
230 |
120 |
9 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
246 |
120 |
12 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
283 |
150 |
17 |
50 |
2 |
178 |
152 |
120.7 |
92 |
19.0 |
4-19 |
323 |
150 |
23 |
65 |
21/2 |
190.5 |
178 |
139.7 |
105 |
22.4 |
4-19 |
347 |
180 |
45 |
80 |
3 |
230 |
190 |
152.4 |
127 |
24 |
4-19 |
383 |
200 |
50 |
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
457 |
200 |
63 |
125 |
5 |
254 |
254 |
216 |
186 |
24 |
8-22.5 |
632 |
250 |
89 |
150 |
6 |
267 |
279 |
241.5 |
216 |
25.4 |
8-22.5 |
635 |
250 |
108 |
200 |
8 |
292 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
762 |
280 |
171 |
250 |
10 |
330 |
406 |
362 |
324 |
30.2 |
12-25.4 |
892 |
300 |
263 |
300 |
12 |
356 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1080 |
350 |
346 |
350 |
14 |
381 |
533 |
476.3 |
413 |
35 |
12-29 |
1295 |
350 |
488 |
400 |
16 |
406 |
597 |
539.8 |
470 |
36.6 |
16-29 |
1435 |
400 |
621 |
450 |
18 |
432 |
635 |
577.9 |
533 |
39.6 |
16-32 |
1626 |
400 |
814 |
500 |
20 |
457 |
398 |
635 |
584 |
43 |
20-32 |
1829 |
450 |
992 |
600 |
24 |
508 |
813 |
749.3 |
692 |
48.8 |
20-35 |
2175 |
500 |
1492 |
650 |
26 |
559 |
786 |
744.5 |
711 |
51.3 |
36-22.5 |
2235 |
550 |
1801 |
700 |
28 |
610 |
837 |
795.3 |
762 |
44.5 |
40-22.5 |
2310 |
600 |
1933 |
750 |
30 |
610 |
887 |
846 |
813 |
44.5 |
44-22.5 |
2695 |
600 |
2272 |
800 |
32 |
660 |
941 |
900 |
864 |
46 |
48-22.5 |
3708 |
-- |
-- |
900 |
36 |
711 |
1057 |
1009.7 |
927 |
52.3 |
40-25.4 |
3924 |
-- |
-- |
1000 |
40 |
812 |
1175 |
1120.6 |
1080 |
55.6 |
44-25.4 |
4318 |
-- |
-- |
DN |
300Lb凸面法蘭（RF） 主要尺寸Dimensions（mm） |
重量 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
140 |
95 |
66.5 |
35 |
14.2 |
4-16 |
169 |
120 |
5.2 |
20 |
3/4 |
152 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
150 |
6.3 |
25 |
1 |
165 |
123 |
89 |
51 |
17.5 |
4-19 |
230 |
150 |
8.6 |
32 |
11/4 |
178 |
133 |
98.5 |
63 |
19 |
4-19 |
246 |
160 |
14.3 |
40 |
11/2 |
190 |
155 |
114.3 |
76 |
20.6 |
4-22.5 |
283 |
180 |
15.6 |
50 |
2 |
216 |
165 |
127 |
92 |
22.4 |
8-19 |
330 |
200 |
30 |
65 |
21/2 |
241 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
368 |
240 |
44 |
80 |
3 |
283 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
394 |
280 |
61 |
100 |
4 |
305 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
473 |
300 |
77 |
125 |
5 |
381 |
279 |
235 |
186 |
35 |
8-22.5 |
660 |
350 |
125 |
150 |
6 |
403 |
318 |
269.7 |
216 |
36.6 |
12-25.5 |
711 |
400 |
153 |
200 |
8 |
419 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
813 |
400 |
286 |
250 |
10 |
457 |
444 |
387.5 |
324 |
47.8 |
16-28.4 |
1003 |
450 |
412 |
300 |
12 |
502 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1137 |
500 |
576 |
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1489 |
600 |
886 |
400 |
16 |
838 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1580 |
650 |
1175 |
450 |
18 |
914 |
711 |
628.7 |
533 |
60.4 |
24-35 |
1017 |
700 |
1301 |
500 |
20 |
991 |
775 |
685.8 |
584 |
63.5 |
24-35 |
2228 |
700 |
1672 |
600 |
24 |
1143 |
914 |
812.8 |
692 |
70 |
24-41 |
2650 |
750 |
2556 |
650 |
26 |
1245 |
867 |
803.1 |
736.6 |
90.0 |
32-35 |
3219 |
-- |
-- |
700 |
28 |
1346 |
921 |
857.3 |
787.4 |
90.0 |
36-35 |
3378 |
-- |
-- |
750 |
30 |
1397 |
991 |
902.8 |
844.6 |
93.7 |
36-38 |
3530 |
-- |
-- |
DN |
600Lb凸面法蘭（RF） 主要尺寸Dimensions（mm） |
重量 |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
169 |
160 |
5.9 |
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
180 |
7.5 |
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
230 |
200 |
10.2 |
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
246 |
200 |
16.7 |
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22 |
283 |
240 |
17.4 |
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
425 |
280 |
44 |
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22 |
485 |
320 |
55 |
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22 |
510 |
350 |
80 |
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25 |
610 |
400 |
145 |
125 |
5 |
508 |
330 |
266 |
186 |
52 |
8-29 |
700 |
450 |
187 |
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-29 |
820 |
500 |
241 |
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
920 |
600 |
309 |
250 |
10 |
787 |
508 |
432 |
324 |
71 |
16-35 |
1080 |
650 |
522 |
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1220 |
650 |
779 |
350 |
14 |
889 |
603 |
527 |
413 |
77 |
20-38 |
1473 |
700 |
1108 |
400 |
16 |
991 |
686 |
603 |
470 |
84 |
20-41 |
1651 |
800 |
1503 |
450 |
18 |
1092 |
743 |
654 |
533 |
90 |
20-45 |
1727 |
800 |
1939 |
500 |
20 |
1194 |
813 |
724 |
584 |
96 |
24-45 |
2019 |
800 |
2733 |
600 |
24 |
1397 |
940 |
838 |
692 |
109 |
24-51 |
2155 |
-- |
4177 |
