LXG離心式過濾器詳細介紹

---

LXG離心式過濾器概述：
離心式過濾器是把液體或氣體內的非均相混合物在離心力的作用下，加速顆粒在流體中的沉降速度，提高分離效果達到凈化流體之目的。離心式過濾器，體積小，重量輕，除具備一般過濾器所具備的性能外，其最大的優點為適應性強，使用范圍廣，不但使用于各種介質的液體，而且還可用于氣體，管線中流體的流速越高、離心力越大，非均相混合物各種微粒的分離越迅速、越徹底。離心式過濾器可廣泛地應用在注水站、計量站、輸油氣管線、污水處理站等石油、化工、煉油、發電、供水、環保等行業。

LXG離心式過濾器結構圖：

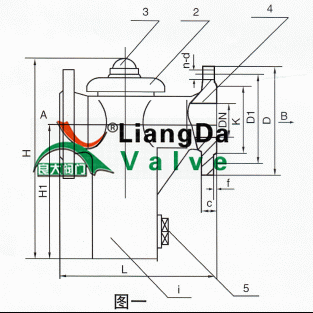

主要結構如圖一所示有殼體1、壓蓋2、護帽3、進出口端4、取樣塞5等部分組成。


工作原理：當流體從“A”向流入殼體，離心器高速旋轉，進入濾網的介質高速旋轉產生渦流，促使流體中的非均相混合物，微粒加速沉降（相當于正常過濾速度的3-5倍），濾過液（氣）體從“B”流出，達到過濾之目的。

進出口通徑：

　　原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

公稱壓力：

　　按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

孔目數的選擇：

    主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網參數”。

適用范圍

本公司生產的離心式過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：

1，化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。

2，化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。

LXG離心式過濾器主要零件材質、性能：

主體材質	碳鋼，不銹鋼等
公稱通徑/壓力	DN25-800mm  PN1.6-6.4MPa
過流部分材質	過流部件采用304不銹鋼
螺帽螺栓	20#
密封墊片	丁晴橡膠墊片
密封面	突面（RF）
連接形式	法蘭，焊接，螺紋
設計制造檢測標準	HG/T21637-1991《化工管道過濾器》
工作溫度	-30℃ ~ +350℃
外表油漆	防腐油漆

LXG離心式過濾器絲網參數：

~目數/in	10	20	30	40	50	60	80	100	150	200
~孔數/in2	100	200	900	1600	2500	3600	6400	10000	22500	40000
可截粒徑(U)	2032	955	614	442	356	301	216	173	108	77
絲徑	0.51	0.315	0.224	0.206	0.152	0.122	0.102	0.081	0.061	0.051
有效過濾面積	64	58	54	52	50	51	47	46	45	42

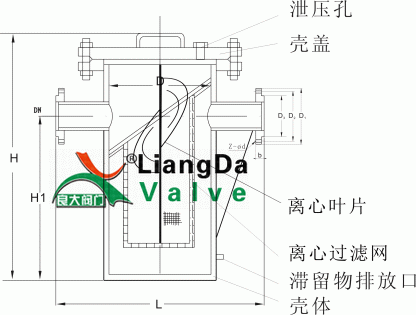

LXG離心式過濾器外形安裝尺寸：

公稱通徑 DN	總長 L	總高 H	過濾器 中心高 H1	法蘭 外徑 D	螺孔中 心圓直徑 D1	凸出部 分直徑 k	凸出部 分高度 f	法蘭 厚度 c	法蘭螺 孔直徑 d	螺孔 數量 n
25	162	-	98	115	85	65	2	14	14	4
40	171		149	145	110	85	3	16	18	4
50	240	305	200	160	125	100	3	16	18	4
80	350	430	310	200	160	135	3	24	18	4
100	415	510	380	220	180	155	3	26	18	8
150	570	655	500	285	240	210	3	30	22	8
200	610	700	520	340	295	265	3	32	22	12
250	670	785	580	405	355	320	3	34	26	12
300	750	900	670	460	410	375	4	34	26	12
350	850	1050	820	520	470	435	4	34	26	16
400	1050	1250	900	580	525	485	4	36	30	16
450	1180	1350	1000	640	585	545	4	40	30	20
500	1220	1400	1000	705	650	608	4	44	34	20
600	1580	1500	1100	840	770	718	5	48	41	20
700	1710	1700	1250	910	840	788	5	50	41	24
800	1780	1900	1400	1020	950	898	5	52	41	24

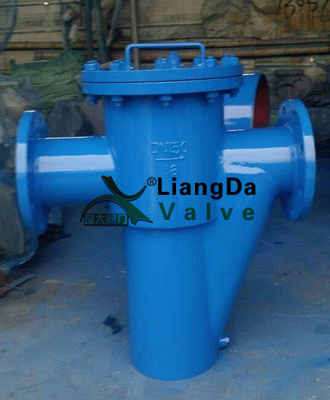

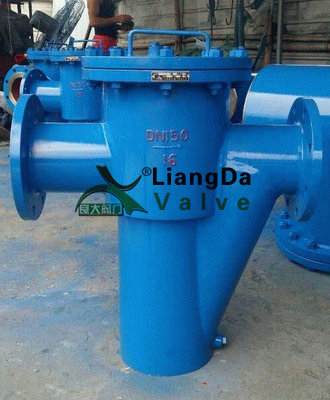

LXG離心式過濾器產品實物圖：
