當前位置：首頁 >> 水力控制閥
>> 水擊泄放閥 >> 角式水擊泄放閥 更新時間 2025-5-10 0:29:36
水擊泄放閥
| 角式水擊泄放閥 |
 |
產品名稱： | 角式水擊泄放閥 | |||||
| 型號： | GA6600 | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【角式水擊泄放閥】 | |||||||
角式水擊泄放閥詳細介紹
角式水擊泄放閥產品概述：
本公司生產的水擊泄放閥，它被設計用于減小因水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠的保護水泵和水泵站。此閥門是導閥控制，液壓驅動活塞式（柱塞閥）控制閥。閥門兩端的壓力差是驅動它開啟關閉的能量來源。閥門的驅動裝置分為上，下兩個控制腔室，上腔室由導閥控制通過調節導閥和池導閥的內置針閥來操作，下腔室通過一個固定的小孔與閥體內壓力相連，使閥門的關閉得到緩沖。水擊泄放閥具有許多突出的特性，這些特征使水錘泄放閥成為當今世界上性能最可靠、功能最齊全和最實惠的過壓保護裝置。操作平衡無振動--水擊泄放閥具獨一無二的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩（不會產生（自身）關閉水錘。快速響應（開閥泄水）--大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥（水擊泄放閥），當壓力平息后可快速度關閥。
角式水擊泄放閥結構及用途：
水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。具有水力自動控制、高壓無條件開啟泄除水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊泄放閥用于水泵出口管道主輸水管上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站安全后保護設備，能有效地提高系統安全可靠性。

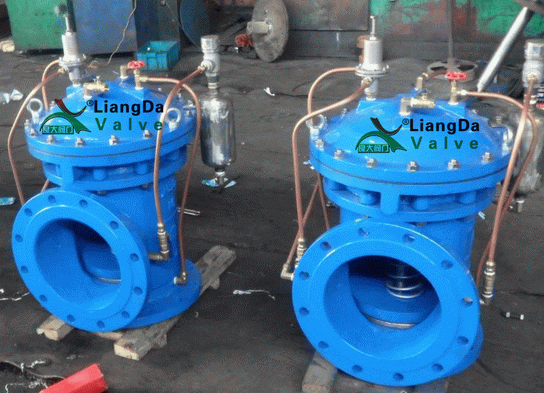

角式水擊泄放閥產品實物圖：
角式水擊泄放閥性能規范：
● 產品名稱：角水擊泄放閥
● 產品型號：LD-GA6600
● 連接方式：角式或直通式
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 設備口徑：DN50—DN500
● 公稱壓力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa
● 設定壓力：高壓：實際工作壓力的1.1倍；低壓：實際工作壓力的0.4~0.6倍，兩個指標可同時設定，還可設定斷電開啟，如有需要三個指標可同時設定。
●高壓泄水反應時間：
水擊泄放閥反應時間不大于0.5秒，即產生水錘起至水擊預防閥動作泄水時間小于0.5秒。
● 強度試驗： 1.5倍工作壓力。
● 密封試驗（雙向）：1.1倍工作壓力，其中強度試驗和密封試驗（雙向）中的工作壓力是指設定壓力中高壓2的壓力值。
● 閥體、法蘭材質：ASTM A-126-B 本閥體實際工作壓力為2.76 MPa， 該材質在壓力試驗時應能滿足常溫下壓力等級為3.5 MPa，殼體靜態試驗壓力為5.2 MPa。
角式水擊泄放閥技術特點：
1、超壓泄水--高壓導閥具有超控功能，無條件超壓保護。
2、差動活塞設計，在任何工作壓力下都具有可靠的關閉推動力；
3、操作平穩 無振動--主閥采用V型開口閥瓣設計，調節性能優秀，運行平穩（不會產生（自身）關閥水錘）；
4、調節型閥門操作，（閥門開啟程序自動可調節），氣墊阻尼緩閉。防止自身關閥水錘；
5、閥座設計將發生最大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響。因此，減少磨損，延長壽命；
6、長方形扁平密封圈，可在線更換，而且閥門關閉嚴密；
7、閥門內部全由不銹鋼內襯；
8、快速響應（開閥泄水）--大孔道高敏高的泄壓民閥響應過條件快速開啟主閥（泄水消錘），當壓力平息后以可控速度關閥；
9、可靠性--加大尺寸的高壓導管能大大減少堵塞和扭結的危險。0彈性閥座、不銹鋼導閥前配標準Y型過濾器，使用壽命長，工作可靠；
10、維修方便--雖然閥門被安裝在管紅上，但其內部的所有部件都能拆卸下來，只要打開頂端即可檢修和替換零部件。導管上的標準隔離閥可允許進行快速的導閥維護；
11、預設定--每個閥門都在出廠前進行了測試和預設定，但是閥門很容易根據要求進行現場調整；
12、重載型超張閥體結構，堅固耐用；
角式水擊泄放閥零件材料：
序號
|
名 稱
|
材 質
|
1
|
閥體、閥蓋
|
球墨鑄鐵、鑄鋼、不銹鋼
|
2
|
閥座
|
不銹鋼
|
3
|
活塞、V型開口
|
不銹鋼
|
4
|
高壓水力導閥
|
不銹鋼
|
5
|
活塞環
|
丁晴橡膠
|
6
|
閥座密封
|
丁腈橡膠
|
7
|
導閥環
|
丁腈橡膠
|
8
|
閥座墊環
|
丁腈橡膠
|
9
|
螺栓墊圈
|
合成鋼
|
10
|
墊片
|
合成物
|
11
|
附屬管道材質
|
紫銅、復合高壓管
|

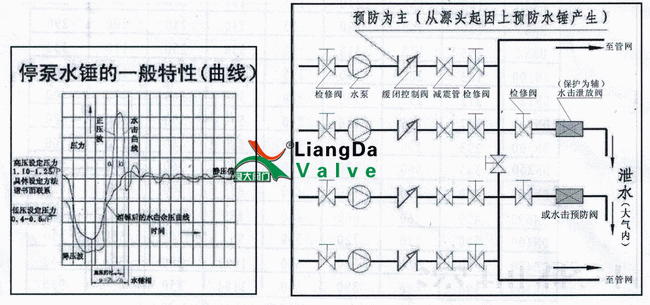

防水錘系統閥選型：
1、安裝水擊預防閥或水擊泄放閥以保護裝置。
2、液壓緩閉調節控制閥快閉90%（1-3秒）慢關10%（2-60秒可調）。
3、減震管防止系統振動和噪音。
4、進出口安裝檢修閥。

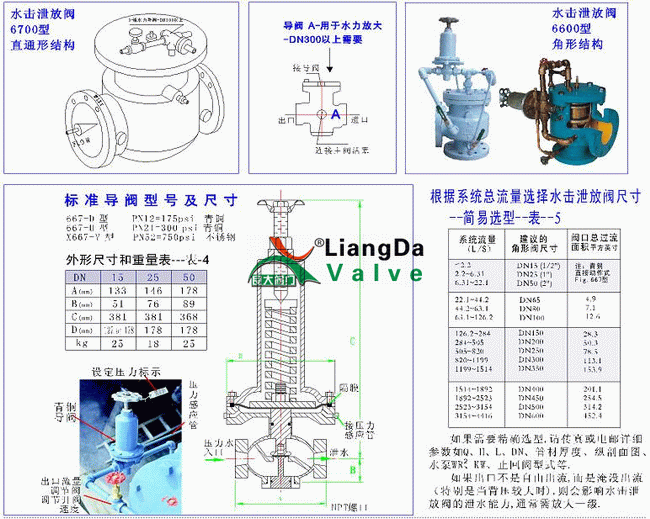

直通式水擊泄放閥外形結構圖：

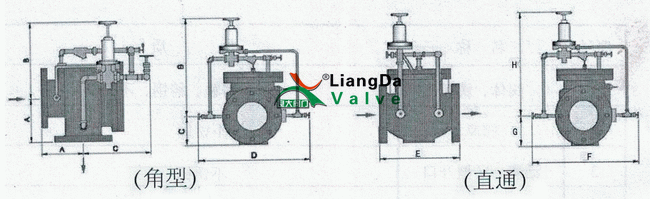

角式水擊泄放閥連接尺寸：
表內尺寸為6.4-10.0MPa、法蘭標準GB9112 ANSI BI16.5

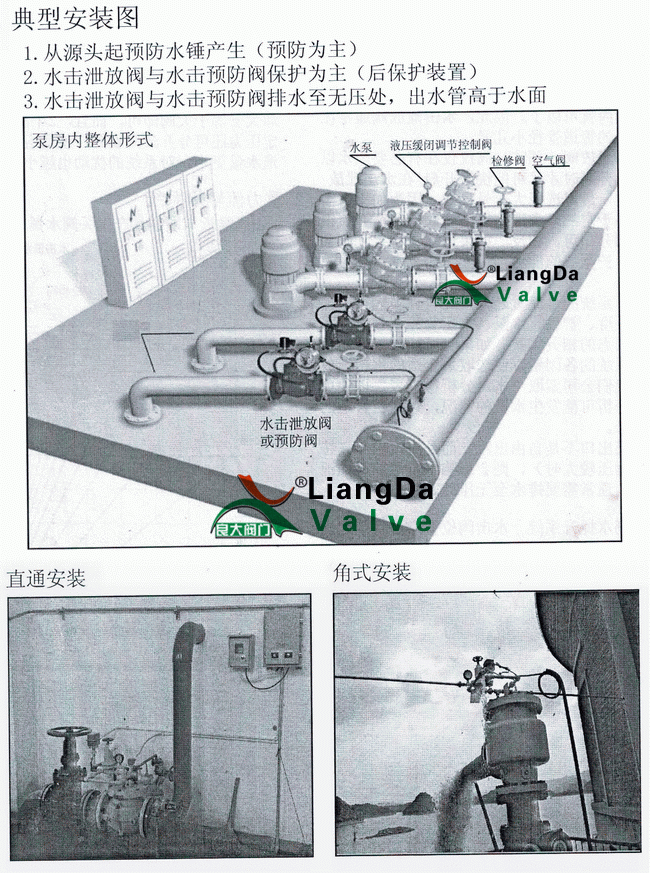

角式水擊泄放閥典型安裝圖：
直通式水擊泄放閥外形結構圖：
角式水擊泄放閥連接尺寸：
通徑 |
A |
B |
C |
D |
D |
E |
G |
H |
DN50 |
143 |
150 |
250 |
120 |
203 |
190 |
80 |
260 |
DN65 |
145 |
150 |
260 |
130 |
216 |
210 |
95 |
270 |
DN80 |
155 |
165 |
290 |
150 |
241 |
230 |
100 |
300 |
DN100 |
175 |
195 |
310 |
170 |
292 |
290 |
130 |
340 |
DN125 |
200 |
220 |
370 |
200 |
356 |
350 |
160 |
380 |
DN150 |
225 |
240 |
420 |
240 |
406 |
370 |
170 |
450 |
DN200 |
275 |
280 |
460 |
290 |
495 |
440 |
185 |
480 |
DN250 |
325 |
340 |
500 |
350 |
622 |
530 |
210 |
520 |
DN300 |
375 |
390 |
550 |
410 |
698 |
570 |
250 |
600 |
DN350 |
425 |
440 |
630 |
450 |
787 |
620 |
275 |
670 |
DN400 |
475 |
500 |
700 |
530 |
914 |
710 |
305 |
720 |
DN450 |
500 |
530 |
800 |
570 |
978 |
750 |
320 |
830 |
DN500 |
600 |
600 |
850 |
610 |
978 |
800 |
360 |
880 |
通徑 |
A |
B |
C |
D |
D |
E |
G |
H |
DN50 |
148 |
155 |
270 |
135 |
292 |
200 |
90 |
270 |
DN65 |
150 |
160 |
280 |
155 |
330 |
240 |
100 |
290 |
DN80 |
163 |
175 |
315 |
175 |
356 |
250 |
110 |
330 |
DN100 |
183 |
200 |
340 |
195 |
432 |
310 |
140 |
360 |
DN125 |
212 |
235 |
390 |
220 |
508 |
360 |
170 |
400 |
DN150 |
237 |
255 |
440 |
260 |
559 |
390 |
180 |
470 |
DN200 |
293 |
300 |
480 |
310 |
660 |
460 |
225 |
500 |
DN250 |
345 |
360 |
520 |
370 |
787 |
560 |
260 |
550 |
DN300 |
400 |
410 |
580 |
440 |
838 |
600 |
300 |
620 |
DN350 |
450 |
460 |
660 |
480 |
889 |
660 |
325 |
690 |
DN400 |
500 |
520 |
720 |
550 |
991 |
740 |
350 |
750 |
DN450 |
540 |
560 |
830 |
600 |
1092 |
780 |
390 |
860 |
DN500 |
590 |
640 |
890 |
640 |
1194 |
850 |
430 |
920 |
角式水擊泄放閥典型安裝圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【角式水擊泄放閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
