電動二通閥

中央空調電動閥

產品名稱：

中央空調電動閥

型號：

VA7010

口徑：

DN15-25

壓力：

1.0-2.5MPa

材質：

黃銅、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【中央空調電動閥】

中央空調電動閥詳細介紹

中央空調電動閥產品概述：

中央空調電動閥又稱為風機盤管電動閥，它屬于中央空調末端控制類產品，作為控制風機盤管內水流的執行部件它受控于中央空調溫控器（或三速開關）。中央空調溫控器通過控制它的工作與否來接通或截止風機盤管內的水流（制冷時為冷凍水，制熱時為熱水），以此達到改變中央空調工作狀態的作用。中央空調電動閥一般分常閉和常開兩種，常閉型是指斷電時閥門處于關閉狀態，常開型即是斷電時閥門處于開啟狀態；另外接線還分三線和兩線制，大口徑大多是三線制的，小口徑的會有兩線和三線制兩種。

中央空調電動閥工作原理：

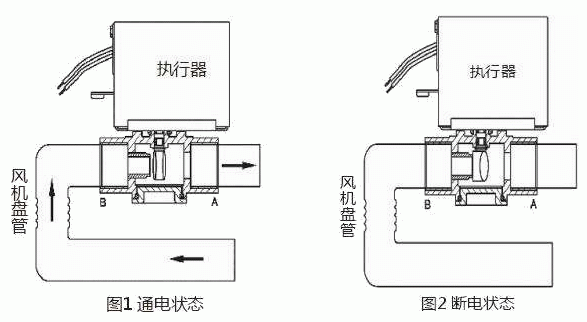

中央空調電動閥由VA-7010系列閥門驅動器和VG400系列銅閥組成。用于控制風機盤管水管道的開啟、關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，執行器具有彈簧復位功能。閥門不工作時處于常閉狀態，當需要工作時，由房間溫控器提供一個開啟信號，使電動二通閥接通電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷量或熱量；當室溫達到房間溫控器設定值時，房間溫控器令電動二通閥斷電，復位彈簧動作使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在房間溫控器設定的溫度范圍內。當控制器輸出控制信號給電動閥后，電動閥打開，水流從B流向A（圖1），信號撤銷后，電動閥靠自身的彈簧復位，關閉電動閥，截止水流（圖2）。

中央空調電動閥產品特點：

1、黃銅鍛造閥體，不銹鋼閥桿及彈簧。

2、合成橡膠閥芯，關閉閥門時無氣泡。

3、常閉型閥門的KV（CV）值可以現場選擇。

4、驅動器可提供使用高、低電壓的型號，應用靈活。

5、AC磁滯同步馬達，操作寧靜，扭矩恒定。

6、平面設計，動作時占用外部空間小，可以貼近墻面安裝。

7、驅動器可以在閥體安裝之后安裝。

驅動器技術參數：

型號	額定電壓	功率	驅動方式	與SRV2000閥配合動作時間	凈重
VA7010-220 VA7010-110	AC220V±10%	7W	單向電機驅動 閥門彈簧復位	全開時間：通電后約10秒關閉時間：斷電后約5秒	0.3
	AC110V±10%
VA7010-24	AC24V±10%

二通閥技術參數：

產品型號	閥門形式	螺紋連接	流量系數 Kv	關閉壓差 (MPa)	工作介質	流體溫度	環境溫度	儲存溫度	承壓 (MPa)
VA7010-15	常閉二通閥	G1/2	1.5	0.25	冷凍/ 熱水	2-94℃	0-60℃ 最大相對濕度為不凝露	-20-65℃ 最大相對濕度為不凝露	1.6
VA7010-15	混合三通閥	G1/2	1.5	0.25
VA7010-20	常閉二通閥	G3/4	2.5	0.1
VA7010-20	混合三通閥	G3/4	2.5	0.1
VA7010-25	常閉二通閥	G1	4.8	0.06
VA7010-25	混合三通閥	G1	4.8	0.06

中央空調電動閥外形結構圖：

中央空調電動閥連接尺寸：

型號	尺寸		凈重 (kg)
型號	A	B	凈重 (kg)
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

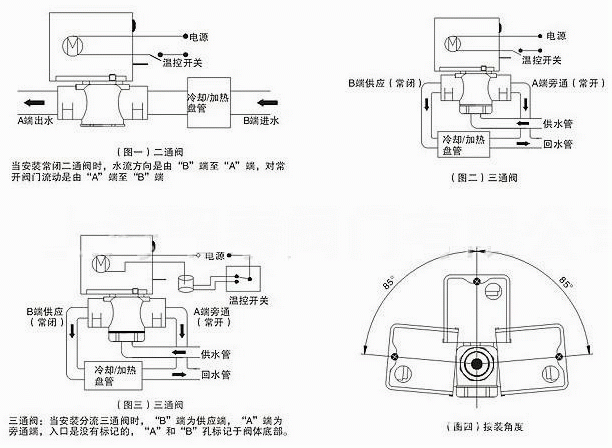

中央空調電動閥安裝示意圖：

中央空調電動閥安裝調試：

1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。

2、水流方向必須同閥體上的箭頭方向相同。

3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。

4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。與周圍管道、設備、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。

5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離

6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。

7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。

8、驅動器不能用保溫材料包裹，否則影響其散熱。

9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。

11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【中央空調電動閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
