濾網式底閥
| 濾網式底閥 |
 |
產品名稱： | 濾網式底閥 | |||||
| 型號： | H42X | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【濾網式底閥】 | |||||||
濾網式底閥詳細介紹
濾網式底閥產品概述：

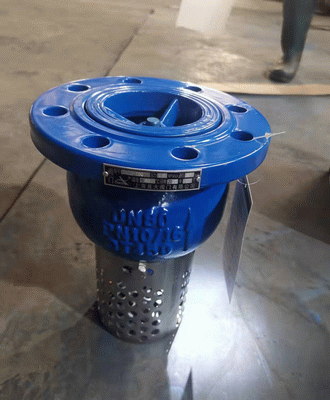

濾網式底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。濾網式底閥產品實物圖：
濾網式底閥零件材料：
閥體：鑄鐵或球墨鑄鐵
閥瓣：鑄鐵或球墨鑄鐵
密封圈：NBR
彈簧：不銹鋼/鋅鋼
濾網：不銹鋼/鋼鍍鋅

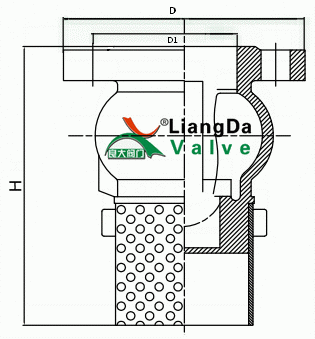

濾網式底閥外形結構圖：
濾網式底閥連接尺寸：
DN 50 65 80 100 125 150 200 250 300
H 120 120 140 170 200 220 288 344 385
D 165 185 200 220 250 285 340 395 445
D1 125 145 160 180 210 240 295 350 400
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【濾網式底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
