波紋管減壓閥
| 波紋管式減壓閥 |
 |
產品名稱： | 波紋管式減壓閥 | |||||
| 型號： | Y44H | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【波紋管式減壓閥】 | |||||||
波紋管式減壓閥詳細介紹
波紋管式減壓閥產品概述：
波紋管式減壓閥是一種采用波紋管機構來帶動閥瓣升降運動的直接作用波紋管式減壓閥，它利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥瓣開度，使通過閥后的介質壓力保持在一定的范圍內，實現減壓穩壓功能，其當出口側壓力增加，波紋管向上運動，閥開度減小，流速增加，壓降增大，閥后壓力減小，當出口側壓力下降，波紋管向下運動，閥開度增大，流速減小，壓降減小，閥后壓力增大，而閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。本產品特適用于溫度在200℃以下的蒸汽、氣體和液體的管路上。
波紋管式減壓閥工作原理：
波紋管式減壓閥主要是通過閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充，而當閥后的介質壓力降低，波紋管因受調節彈簧的徑向力，使波紋管疊紋變形，閥桿將閥瓣頂開，使介質通過閥體密封圈補充閥后壓力的降低。本產品調壓、穩壓動作靈敏平衡，平衡波紋管可安全平衡主閥閥瓣上的壓差，并備有下游壓力感應孔，使閥瓣動作更加穩定。

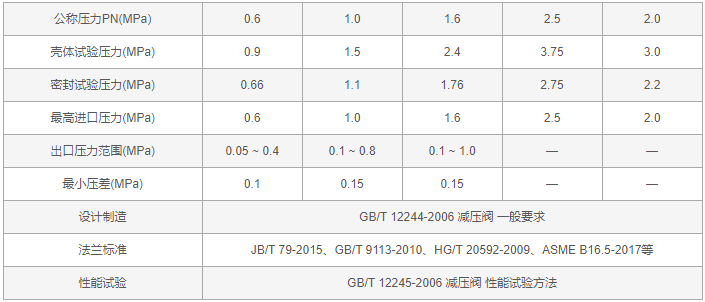

波紋管式減壓閥技術規范：波紋管式減壓閥工作原理：
波紋管式減壓閥主要是通過閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充，而當閥后的介質壓力降低，波紋管因受調節彈簧的徑向力，使波紋管疊紋變形，閥桿將閥瓣頂開，使介質通過閥體密封圈補充閥后壓力的降低。本產品調壓、穩壓動作靈敏平衡，平衡波紋管可安全平衡主閥閥瓣上的壓差，并備有下游壓力感應孔，使閥瓣動作更加穩定。

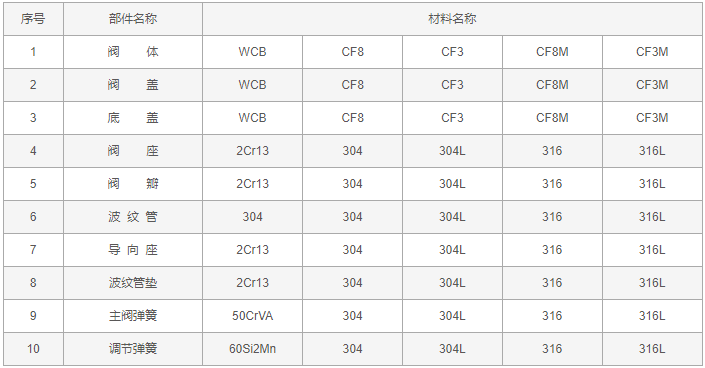

波紋管式減壓閥零件材料：

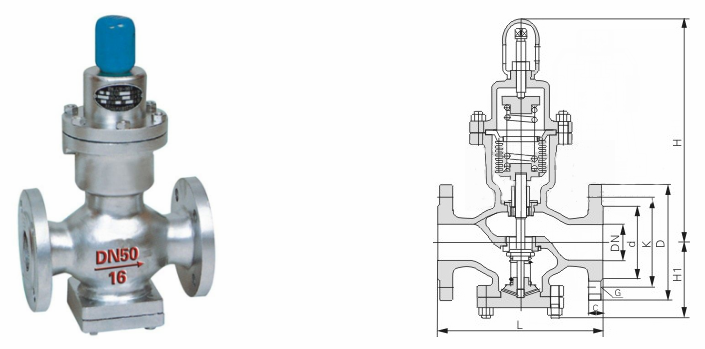

波紋管式減壓閥外形結構圖：

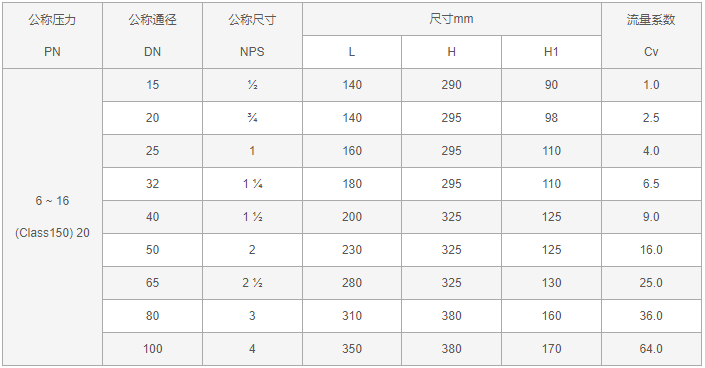

波紋管式減壓閥外形尺寸表：
波紋管式減壓閥訂貨參數及注意事項：
尊敬的客戶！如果您需要訂購我公司波紋管式減壓閥產品，咨詢時請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材料、工作溫度等以便選型，具體詳情請聯系我司銷售技術人員。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【波紋管式減壓閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
