當前位置：首頁 >> 平衡閥
>> 流量平衡閥 >> 手動流量平衡閥 更新時間 2025-5-10 0:29:51
流量平衡閥
| 手動流量平衡閥 |
 |
產品名稱： | 手動流量平衡閥 | |||||
| 型號： | KPF | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【手動流量平衡閥】 | |||||||
手動流量平衡閥詳細介紹
手動流量平衡閥產品概述：

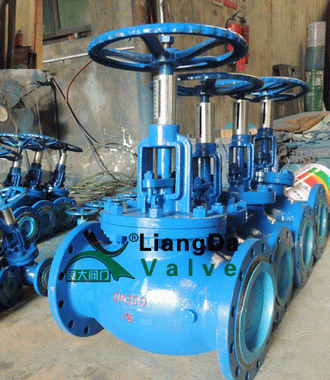

KPF型手動流量平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。手動流量平衡閥產品實物圖：
手動流量平衡閥適用范圍：
KPF型手動流量平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。

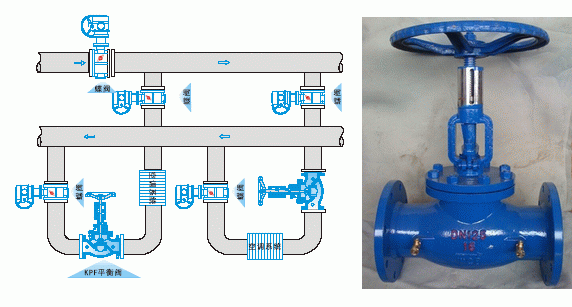

手動流量平衡閥安裝示意圖：
手動流量平衡閥技術參數：
公稱壓力 |
試驗壓力(MPa) |
工作壓力(MPa) |
適用溫度 |
適用介質 |
||
殼體 |
密封 |
P20 |
P12 |
|||
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
≤100℃ |
水、油品、蒸汽等非腐蝕性介質 |
手動流量平衡閥零件材料：
零件名稱 |
閥體、閥蓋、 閥瓣、填料壓套 |
閥桿 密封圈 |
閥桿螺母 |
墊圈 |
填料 |
材料 |
灰鑄鐵 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |

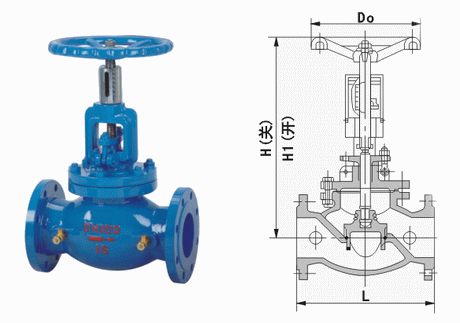

手動流量平衡閥外形結構圖：
手動流量平衡閥連接尺寸：
公稱通徑 (mm) |
手動流量平衡閥尺寸 |
|||
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
20 |
150 |
160 |
170 |
80 |
25 |
160 |
182 |
197 |
80 |
32 |
180 |
192 |
207 |
90 |
40 |
200 |
250 |
270 |
100 |
50 |
230 |
264 |
284 |
120 |
65 |
290 |
380 |
410 |
200 |
80 |
310 |
413 |
448 |
200 |
100 |
350 |
446 |
506 |
240 |
125 |
400 |
540 |
595 |
240 |
150 |
480 |
623 |
688 |
360 |
200 |
495 |
687 |
762 |
400 |
250 |
622 |
782 |
867 |
500 |
300 |
698 |
914 |
1009 |
500 |
350 |
787 |
968 |
1073 |
680 |
400 |
914 |
1037 |
1152 |
680 |
500 |
978 |
1440 |
1440 |
- |
600 |
1295 |
1790 |
1790 |
- |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手動流量平衡閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
