當前位置：首頁 >> 球閥
>> 對夾式球閥 >> 保溫對夾式球閥 更新時間 2025-5-10 0:38:02
對夾式球閥
| 保溫對夾式球閥 |
 |
產品名稱： | 保溫對夾式球閥 | |||||
| 型號： | BQ71PPL | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫對夾式球閥】 | |||||||
保溫對夾式球閥詳細介紹
保溫對夾式球閥產品概述：
保溫對夾式球閥是引進意大利技術設計研發的一款保溫球閥，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著特點。保溫對夾式球閥保溫效果好，此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用于需要，可設有防靜電結構，設置了90°開關帶孔定位片，根據需要可以枷鎖，防止誤操作。
保溫對夾式球閥產品特點：
1、保溫對夾式球閥采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、保溫對夾式球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、保溫對夾式球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
2、保溫對夾式球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、保溫對夾式球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，對容易凝固、高粘度的液體介質具有優良的性能。
保溫對夾式球閥零件材料：
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
5 |
填料 |
不銹鋼P(yáng)TFE |
聚四氟乙烯PTFE |
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
10 |
手柄套 |
塑料Plastic |
塑料Plastic |
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

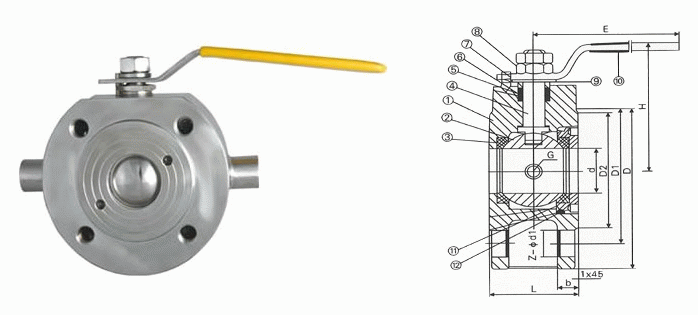

保溫對夾式球閥外形結構圖：
保溫對夾式球閥連接尺寸：
尺寸 |
15/1/2“ |
20/3/4” |
25/1“ |
32/11/4" |
40/11/2" |
50/2“ |
65/21/2" |
80/3” |
100/4“ |
125/5” |
150/6” |
200/8“ |
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
l |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫對夾式球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
